Hộp giảm tốc DBYK



1. Khái niệm



Hộp giảm tốc DBYK là dòng hộp giảm tốc bánh răng côn – trụ hai cấp (hoặc ba cấp), thường dùng cho máy cán thép, thiết bị nâng hạ, máy khai thác mỏ, máy công nghiệp nặng.

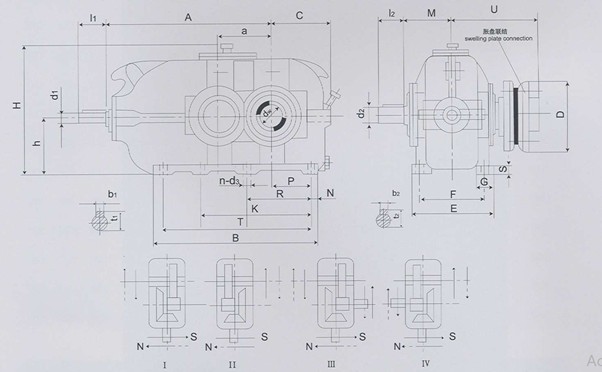

 * Bộ giảm tốc DBYK - Cài đặt các biểu mẫu và kích thước bên ngoài







Khoảng cách tiêu chuẩn	d₁	l₁	d₂	l₂	dw	u	A	B	C
160	40	110	48	110	80	225	500	500	190
180	42		50		90	250	565	565	215
200	50		55		100	625	625	240	300
224	55		65	140	110	705	705	260	320
250	60	140	75		120	785	785	290	370
280	65		85	170	135	875	875	325	400
315	75		95		160	975	975	355	450
355	90	170	100	210	180	1085	1085	390	480
400	100	210	110		200	1215	1215	440	530
450	110		130	250	220	1365	1365	490	600
500	120		150		250	1525	1525	570	650
560	130	250	160	300	310	1705	1705	610	750





Khoảng cách tiêu chuẩn	E	F	G	S	h	H	M
160	250	210	65	35	180	430	145
180	270	230	70	40	200	475	160
200	250	75	40	225	520	175	175
224	270	80	45	250	570	190	190
250	310	90	50	280	626	210	2210
280	340	100	55	315	720	240	230
315	380	110	60	355	809	260	260
355	410	120	65	400	900	285	285
400	460	130	70	450	970	305	305
450	510	140	80	500	1071	345	345
500	560	150	90	560	1210	435	435
560	640	160	100	630	1325	475	475





Khoảng cách tiêu chuẩn	n-d3	N	P	R	K	T	b1	t1
160	6-18	30	115	210	-	440	12	43
180	6-20	35	135	240		505		45
200	6-23	35	145	255		555	14	53.5
224	6-25	40	165	290		635	16	59
250	6-27	40	180	315		705	18	64
280	6-30	45	200	355		875		64
315	6-33	50	220	405		975	20	79.5
355	6-36	55	245	450		975	25	95
400	8-39	60	280	510		1105	28	116
450	8-39	70	315	575	940	1245		116
500	8-45	70	350	645	1050	1385	32	137
560	8-45	80	390	715	1165	1545		137





Khoảng cách tiêu chuẩn	b2	t2	D	Khối lượng trung bình (kg)	Dung tích dầu bôi trơn	Số hiệu bản vẽ
160	14	51.5	185	173	7	DBYK160.0
180		53.5	215	232	9	DBYK180.0
200	16	59	263	305	13	DBYK200.0
224	18	69	263	415	18	DBYK224.0
250	20	79.5	290	573	25	DBYK250.0
280	22	90	300	760	36	DBYK280.0
315	25	100	370	1020	51	DBYK315.0
355	28	106	405	1400	61	DBYK355.0
400		116	430	1966	95	DBYK400.0
450	32	137	460	2532	132	DBYK450.0
500	36	158	570	3633	185	DBYK500.0
560	40	169	660	5020	260	DBYK560.0





2. Đặc điểm kỹ thuật:


• Truyền tải mô-men lớn, hiệu suấp

• Có thể lắp đặt theo nhiều tư thế (nằm ngang, đứng, lệch trục).

• Trục ra có thể thiết kế theo dạng trục trơn, trục then hoặc mặt bích.

• Vỏ hộp được chế tạo bằng gang đúc chịu lực, đảm bảo

• Hệ thống bôi trơn cưỡng bức hoặc ngâm dầu, giúp vận hành êm ái, tuổi thọ cao.


3. Ứng dụng:


• Máy nghiền, băng tải công nghiệp.

• Thiết bị luyện kim, máy cán thép.

• Ngành xi măng, khai thác mỏ, năng lượng.
