Hộp giảm tốc DBY, DBZ



DBY, DBZ là loại hộp giảm tốc bánh răng côn – bánh răng trụ (bộ giảm tốc bánh răng côn xoắn).


Được thiết kế để truyền động công suất lớn, thường dùng trong:


• Ngành xi măng, khai thác mỏ, luyện kim.

• Máy cán thép, băng tải công nghiệp.

• Máy nghiền, thiết bị nâng hạ.


DBY: hệ số tải nhẹ – trung bình.


DBZ: hệ số tải nặng hơn, thích hợp cho môi trường làm việc khắc nghiệt.



Ưu điểm:


• Hiệu suất truyền động cao (≥95%).

• Kết cấu chắc chắn, tuổi thọ cao.

• Khả năng chịu tải và đập


1. Dải công suất: từ vài chục kW đến hàng nghìn kW.

2. Tỉ số truyền: đa dạng, thường từ 1:10 đến 1:100 tùy cấu hình.

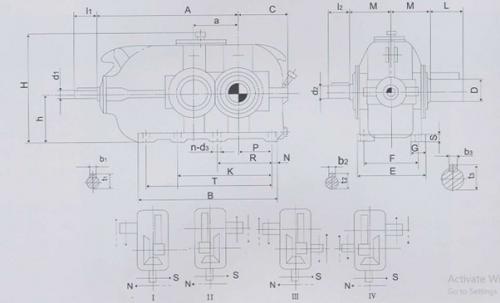

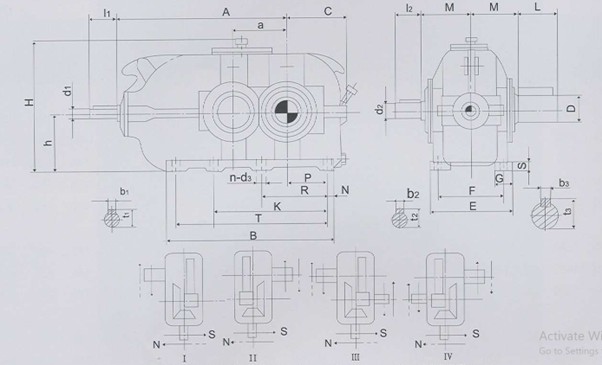

Kiểu lắp đặt DBY, DBZ (Lắp đặt dạng DBY, DBZ type):









Khoảng cách tiêu chuẩn	d1	l1	d2	l2	D	L	A	B	C
160	40	110	48	110	70	140	500	500	190
180	42		50		80	170	565	565	215
200	50		55		90		625	625	240
224	55		65	140	100	210	705	705	260
250	60	140	75		110		785	785	290
280	65		85	170	120		875	875	325
315	75		95		140	250	975	975	355
355	90	170	100	210	160	300	1085	1085	390
400	100	110	110		170		1215	1215	440
450	110		130	250	190	350	1365	1365	490
500	120		150		220		1525	1525	570
560	130	250	160	300	250	410	1705	1705	610







Khoảng cách tiêu chuẩn	E	F	G	s	h	H	M
160	250	210	65	35	180	430	145
180	270	230	70		200	475	160
200	300	250	75	40	225	520	175
224	320	270	80	45	250	570	190
250	370	310	90	50	280	626	210
280	400	340	100	55	315	702	230
315	450	380	110	60	355	809	260
355	480	410	120	65	400	900	285
400	530	460	130	70	450	970	305
450	600	510	140	80	500	1071	345
500	650	560	150	90	560	1210	435
560	750	640	160	100	630	1325	475





Khoảng cách tiêu chuẩn	n-d3	N	P	R	T	K	t1	b1
160	6-18	30	115	210	440	-	43	12
180			135	240	505		45
200	6-23	35	145	255	555		53,5	14
224			165	290	635		59	16
250	6-27	40	180	315	705		64	18
280		45	200	355	785		69
315	6-33	50	220	405	875		79,5	20
355		55	245	450	975		95	25
400			280	510	1105		106	28
450	8-39	60	315	575	1245	940	116
500		70	350	645	1385	1050	127	332
560	8-45	80	390	715	1545	1165	137





Khoảng cách tiêu chuẩn	b2	t2	t3	b3	Khối lượng trung bình  (kg)	Dung tích dầu bôi trơn	Số hiệu bản vẽ
160	14	51,5	74,5	20	173	7	DBY160.0(DBZ160.0)
180		53,5	85	22	232	9	DBY180.0(DBZ180.0)
200	16	59	95	25	305	13	DBY200.0(DBZ200.0)
224	18	69	106	28	415	18	DBY224.0(DBZ224.0)
250	20	79,5	116	28	573	25	DBY250.0(DBZ250.0)
280	22	90	127	32	760	36	DBY280.0(DBZ280.0)
315	25	100	148	36	1020	51	DBY315.0(DBZ315.0)
355	28	106	169	40	1436	69	DBY355.0(DBZ355.0)
400		116	179	40	1966	95	DBY400.0(DBZ400.0)
450	32	137	200	45	2532	130	DBY450.0(DBZ450.0)
500	36	158	231	50	3633	185	DBY500.0(DBZ500.0)
560	40	169	262	56	5020	260	DBY560.0(DBZ560.0)
