Hộp giảm tốc ZLY, ZLZ



Thông tin:

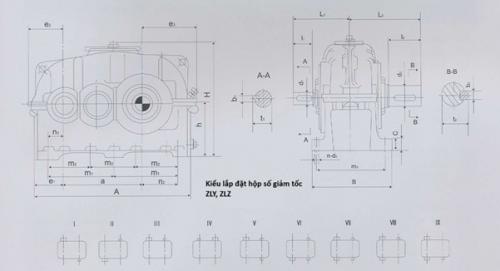

1. Hình chiếu trước và hình chiếu bên của hộp giảm tốc ZLY/ZLZ
   1. Thể hiện các kích thước chuẩn để gia công và lắp đặt (các ký hiệu: a, A, B, H, d1, d2, L1, L2, e1, e2, e3, m1, m2, m3, n-ds, t1, t2…).
   2. Đây là các kích thước cơ bản giúp đảm bảo khả năng ghép nối với động cơ, khớp nối, và bệ máy.
2. Chi tiết cắt A-A và B-B
   1. Cho thấy cấu tạo trục ra và trục vào, trong đó có rãnh then (b, b1) và chiều sâu then (t1, t2).
   2. Điều này dùng để chọn đúng kiểu then và khớp nối khi kết nối với trục động cơ hoặc trục tải.
3. Các hình thức lắp đặt (Installing form I → IX)
   1. 9 kiểu lắp đặt chuẩn cho hộp giảm tốc (nằm ngang, thẳng đứng, trục ra trái/phải, hướng trục vào khác nhau…).
   2. Các dạng này quy định tư thế đặt hộp giảm tốc trong thực tế để phù hợp không gian lắp đặt và hướng tải trọng.



Bản vẽ:





Các thông số:



Đ/Đ Kỹ thuật	A	B	H	a	(i=6.3-11.2) d1	(i=6.3-11.2) l1	(i=6.3-11.2) L1	(i=6.3-11.2) b1	(i=6.3-11.2) t1
112	385	215	265	192	24	36	141	8	27
125	425	235	309	215	28	42	157	8	31
140	475	245	335	240	32	58	18	10	35
160	540	290	375	272	38	58	198	10	41
180	600	320	435	305	42	82	232	12	45
200	665	355	489	340	48	82	247	14	515
224	755	390	515	384	48	82	267	14	515
250	830	450	594	430	60	105	315	18	64
280	920	500	670	480	65	105	340	18	69
315	1030	570	780	539	75	105	365	20	795
355	1150	600	870	605	85	130	410	22	90
400	1280	690	968	680	90	130	440	25	95
450	1450	750	1065	765	100	165	515	28	106
					I = 6.3 ~ 12.5
500	1600	830	1190	855	110	165	555	28	116
560	1760	910	1320	960	120	165	575	32	127
630	1980	1010	1480	1080	140	200	660	36	148
710	2220	1110	1653	1210	160	240	740	40	169





Đ/Đ Kỹ thuật	(i=12.5-20) d1	(i=12.5-20) l1	(i=12.5-20) L1	(i=12.5-20) b1	(i=12.5-20) t1	d2	l2	L2	b2	t2
112	22	36	141	6	24.5	48	82	192	14	51.5
125	24	36	151	8	27	55	82	207	16	59
140	28	42	167	8	31	65	105	230	18	69
160	32	58	198	10	35	75	105	245	20	79.5
180	32	58	208	10	35	85	130	285	22	90
200	38	58	223	10	41	95	130	300	25	100
224	42	82	267	12	45	100	165	355	28	106
250	48	82	292	14	515	110	165	380	28	116
280	55	82	317	16	59	130	200	440	32	137
315	60	105	365	18	64	140	200	470	36	148
355	70	105	385	20	74.5	170	240	530	40	179
400	80	130	440	22	85	180	240	560	45	190
450	85	130	480	22	90	220	280	640	50	231
	i = 14 ~ 20
500	95	130	520	25	100	240	330	730	56	252
560	110	165	575	28	116	280	380	820	63	292
630	120	165	625	32	127	300	380	880	70	314
710	140	200	700	36	148	340	450	990	80	355





Đ/Đ Kỹ thuật	C	m1	m2	m3	n1	n2	e1	e2	e3
112	22	160		180	43	85	75.5	92	134
125	25	180		200	45	100	77.5	98	153
140	25	200		210	47.5	112.5	85	106	171
160	32	225		245	58	120	103	126	188
180	32	250		275	60	135	110	134	209
200	40	280		300	65	155	117.5	148	238
224	40	310		335	70	165.5	137.5	168	263
250	50	350		380	80	190	145	184	293
280	50	380		430	75	205	155	195	325
315	63	420		490	78	223	173	219	364
355	63	475		520	92.5	252.5	192.5	238	398
400	80	520		590	95	265	215	275	445
450	80		400	650	117.5	317.5	242.2	305	505
500	100		440	710	120	345	262.5	337	557
560	100		440	790	120	390	292.5	360	624
630	125		540	870	115	425	335	395	694
710	125		610	950	140	480	335	440	780





Đ/Đ Kỹ thuật	h	bulông neo (d3)	bulông neo (n)	Khối lượng (kg)	Dung tích dầu bôi trơn (L)
112	125	12.5	6	60	3
125	140	14	6	69	4.3
140	160	16	6	105	6
160	180	18.5	6	155	8.5
180	200	18.5	6	185	11.5
200	225	22.5	6	260	16.5
224	250	24	6	370	23
250	280	28	6	527	32
280	315	28	6	700	46
315	355	35	6	845	65
355	400	30	6	1250	90
400	450	40	8	1750	125
450	500	42	8	2650	180
500	560	48	8	3400	250
560	630	48	8	3500	350
630	710	56	8	6800	350
710	800	56	8	8509	520





Diễn giải kỹ thuật:

• Đây là bản vẽ tiêu chuẩn hóa cho hộp giảm tốc công nghiệp ZLY/ZLZ – thường dùng trong truyền động nặng (công nghiệp luyện kim, xi măng, khai thác, băng tải…).
• Bản vẽ cung cấp chuẩn kích thước vỏ và trục, giúp kỹ sư cơ khí:
  • Lựa chọn đúng loại hộp số theo công suất và không gian lắp đặt.
  • Đảm bảo lắp ghép chính xác với động cơ, khớp nối và nền móng.
  • Chọn đúng hình thức lắp đặt (I → IX) theo yêu cầu vị trí và hướng tải.
