Hộp giảm tốc ZFY



Thông tin về hộp giảm tốc ZFY:

• ZFY Reducer là gì?
  • Là hộp giảm tốc bánh răng trụ cứng (hardened gear), cải tiến từ dòng ZSY/ZSZ, thường dùng trong:
    • Băng tải công nghiệp
    • Máy cán, máy nghiền
    • Thiết bị nâng hạ
• Mục đích bản vẽ:
  • Chuẩn hóa kích thước để người thiết kế máy có thể chọn model ZFY phù hợp.
  • Giúp nhà chế tạo hoặc lắp đặt thiết kế đế máy, bố trí bulông, và căn chỉnh trục nối.
• Ứng dụng thực tế:
  • Khi chọn hộp giảm tốc ZFY, kỹ sư tra Bảng 24 đi kèm (Specs 160–710) để lấy thông số.
  • Từ bản vẽ outline này, họ sẽ xác định chính xác:
    • Kích thước nền móng (B, B1, L, A…).
    • Chiều cao tâm trục (H0, H1) để canh chỉnh với máy làm việc.
    • Loại hình lắp đặt (I–IX) phù hợp với vị trí trong dây chuyền.



Các kiểu lắp đặt (Installing forms I → IX)

• Hàng hình dưới cùng (I đến IX) là các tư thế lắp đặt chuẩn hóa.
• Ví dụ:
  • I, II: Trục nằm ngang, hộp đặt trên bệ.
  • III, IV: Trục lắp ngang nhưng hộp dựng đứng.
  • V → IX: Các biến thể khác (úp ngược, xoay ngang, dựng đứng với trục ra ở các hướng khác nhau).









Thông số của bản vẽ:



Đ/Đ Kỹ thuật	L	B	h1	(i=112~280) d1	(i=112~280 L1	(i=315~500) d1	(i=315~500) L1
180	665	320	32	16k6	30	14k6	30
200	745	355	40	19k6	35	16k6	30
225	840	390	42	22k6	35	19k6	35
250	930	450	50	24k6	40	22k6	35
280	1025	500	50	28m6	50	24k6	40
320	1160	570	63	32m6	60	28m6	50
				i=100~140		i=160~250
360	1280	600	63	38m6	60	32m6	60
400	1420	690	80	42m6	70	38m6	60
450	1610	750	80	48m6	80	42m6	70
				i=100~160		i=180~250
500	1790	830	100	48m6	80	42m6	70
560	2010	910	100	60m6	105	55m6	90
630	2260	1030	125	65m6	105	60m6	105
710	2540	1160	125	75m6	120	65m6	105





Đ/Đ Kỹ thuật	d1	L1	d2	L2	A	A1	L3	L4	L5
180	-	-	85m6	140	395	63	85	109	209
200	-	-	95m6	160	440	70	97.5	128	238
225	-	-	100m6	180	497	80	110.5	141	263
250	-	-	110m6	180	555	90	120	158	293
280	-	-	130m6	210	620	100	120	160	325
320	-	-	140m6	240	705	112	140	189	364
	i=280~500
360	28m6	50	170m6	270	790	125	140	188	398
400	32m6	60	180m6	310	880	140	155	215	445
450	38m6	60	210m6	350	995	160	175	240	505
	i=280~500
500	38m6	60	240m6	400	1110	180	200	277	557
560	48m6	80	270m6	450	1240	200	235	324	624
630	48m6	80	300m6	500	1400	225	255	344	694
710	55m6	90	340m6	550	1570	250	295	400	780





Đ/Đ Kỹ thuật	G1	G2	H1	H0	H	L6	L7	B1	L8	L9
180	145	155	137	200	415	570	190	275	47.5	137.5
200	160	170	155	225	462	630	210	300	57.5	150
225	170	190	170	250	511	705	235	335	67.5	165
250	190	215	190	280	570	810	270	380	60	195
280	210	240	215	315	644	855	285	430	85	200
320	230	270	243	355	719	960	320	490	100	215
360	255	290	275	400	806	1080	360	520	100	250
400	290	320	310	450	906	1200	400	590	110	275
450	320	360	340	500	1006	1350	450	650	130	310
500	355	400	380	560	1121	1500	500	710	145	335
560	400	440	430	630	1260	1680	560	790	165	370
630	450	500	485	710	1406	1830	630	890	185	420
710	500	560	550	800	1581	2130	710	1050	205	470





Đ/Đ Kỹ thuật	Bulông neo (d)	Bulông neo (số lượng)	Khối lượng (kg)	Dung tích dầu tối đa (L)
180	M16	8	205	16
200	M20	8	290	21
225	M20	8	400	29
250	M24	8	550	40
280	M24	8	760	55
320	M30	8	1100	80
360	M30	8	1700	125
400	M36	8	2700	145
450	M36	8	3900	200
500	M42	8	5200	350
560	M42	8	7300	530
630	M48	8	9500	570
710	M48	8	11000	900



Các ký hiệu chính

• L, A, A1, B, B1, H, H0, H1… → Kích thước tổng thể theo chiều dài, rộng, cao.
• L1, L2, L3, L4, L5, L6, L7, L8, L9 → Các khoảng cách bố trí lỗ bulông / bệ gá.
• G1, G2 → Kích thước định vị trục.
• d, d1, d2 → Đường kính trục (input/output).
• h, h1 → Chiều cao bệ / tâm trục.

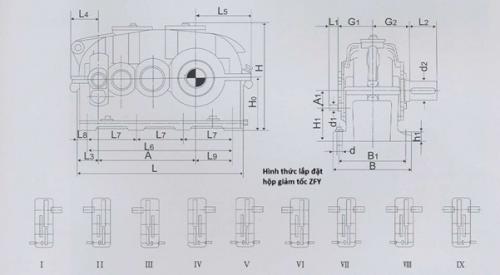

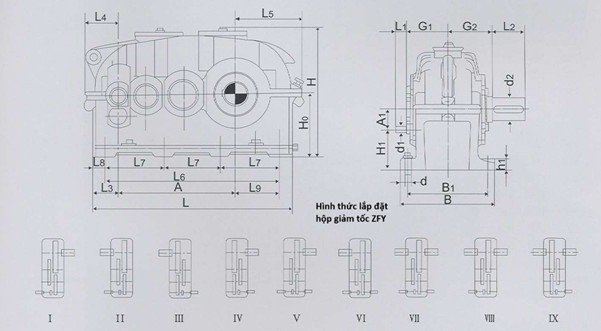

Các hình chiếu trong bản vẽ

1. Hình chiếu cạnh (trái): Thể hiện chiều dài tổng thể (L), các khoảng cách lắp đặt (L3, L4, L5, L6, L7, L8, L9).
2. Hình chiếu đứng (phải): Thể hiện chiều cao (H, H0, H1), chiều rộng (B, B1), các đường kính trục (d, d1, d2).
3. Hình cắt: Hiển thị chi tiết trục và rãnh then.
