Hộp giảm tốc DFYK



Kết cấu vỏ hộp: Đúc bằng g

Truyền động:Bánh

Bôi trơn:Dùng dầu h

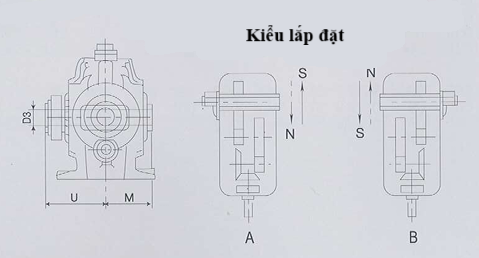

Kiểu lắp đặt:L

Phương án ghép nối:Đĩa siết (cho momen xoắn lớn, an toàn hơn).

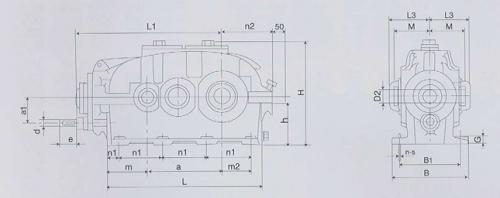

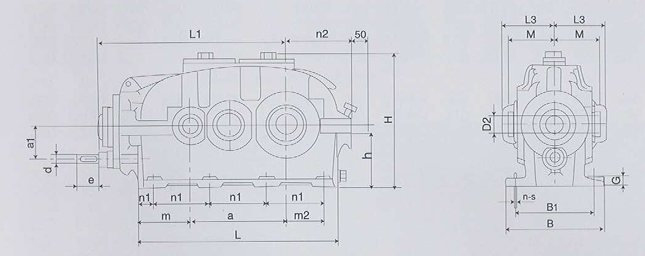

Thông số kỹ thuật	L	B	G	Đầu trục				Trục rỗng
				d	e	d	e	D2	D3
				iN = 100 -200		iN = 224 - 500
160	600	290	32	16K6	30	14K6	30	75H7	80H7
180	665	320	32	19K6	35	16K6	30	90H7	90H7
200	745	355	40	22K6	35	19K6	35	105H7	100H7
225	840	390	40	24K6	40	22K6	35	110H7	110H7
250	930	450	50	28K6	50	24K6	40	120H7	120H7
280	1025	500	50	32m6	60	28m6	50	-	135H7
320	11160	570	63	32m6	60	28m6	50	-	160H7
				iN = 90 - 160		iN = 180 - 500
360	1280	600	63	38m6	60	28m6	50	-	180H7
400	1420	690	80	42m6	70	32m6	60	-	200H7
450	1610	750	80	48m6	80	38m6	60	-	220H7
500	1790	830	100	55m6	90	42m6	70	-	280H7
560	2010	810	100	60m6	105	42m6	70	-	310H7
630	2260	1030	125	65m6	105	48m6	80	-	340H7
710	2540	1160	125	75m6	120	60m6	105	-	380H7





a	a1	m	n2	L1	M	tấm lót điều chỉnh độ cao
						U	Type
							HSD
272	63	163	188	507	145	225	110-72
305	70	175	209	565	160	250	125-72
340	80	197.5	238	622	175	275	140-71
385	90	222.5	263	700	190	295	155-71
430	100	245	293	778	210	325	165-71
480	112	260	325	862	230	360	175-71
545	125	300	364	970	260	420	220-71
610	140	320	398	1070	285	450	240-71
680	160	355	445	1195	305	490	260-71
770	180	400	505	1330	345	550	280-71
860	200	450	557	1480	475	715	350-71
960	225	515	624	1680	525	760	390-71
1080	250	575	694	1895	570	840	420-71
1210	280	655	780	2120	600	890	460-71





L3	h	H	n1	B1	m1	m2	Bulong chân n-s	Trọng lượng TB kg	Dầu tối đa
									L
170	180	375	170	245	45	120	8-M16	160	12
185	200	415	190	275	47.5	137,5	8-M16	225	16
200	225	462	210	300	57.5	150	8-M20	320	22
215	250	511	235	335	67.5	165	8-M20	430	32
240	285	570	270	380	60	195	8-M24	580	45
-	315	644	285	430	85	299	8-M24	820	63
-	355	719	320	490	100	215	8-M30	1150	90
-	400	806	360	520	100	250	8-M30	1500	140
-	450	906	400	590	110	275	8-M36	2150	190
-	400	1006	450	650	130	310	8-M36	2900	265
-	560	1121	500	710	145	335	8-M42	4200	370
-	630	1261	560	790	165	370	8-M42	5600	540
-	710	1406	630	890	185	420	8-M48	7700	570
-	800	1581	710	100	205	470	8-M48	10500	900





Ưu điểm nổi bật:

• Hiệu suất truyền động cao → Giảm
• Độ bền và tuổi thọ lớn → Nhờ kết cấu bánh răng tôi nhiệt luyện, vỏ hộp chịu lực tốt.
• Đa dạng cách lắp đặt → Phù hợp nhiều hướng trục và không gian bố trí khác nhau.
• Tùy chọn kết nối trục linh hoạt→ Then bằng hoặc đĩa.



Ứng dụng:

• Ngành xi măng:dẫn động lò quay, băng tải cli
• Ngành thép:máy cán, máy kéo thép.
• Năng lượng:trạm thủy điện, băng tải than.
• Công nghệ hệ thống nâng hạ, máy khuấy, máy chế biến
