Nhông 80B là dòng nhông xích tải siêu nặng được sử dụng trong các hệ thống truyền động công suất cực lớn như: dây chuyền nghiền đá công suất 500–2000 tấn/h, băng tải than dài hàng km, băng tải quặng mỏ lộ thiên, nhà máy xi măng, nhà máy nhiệt điện, cảng container… Đây chính là “trái tim” của những hệ thống không bao giờ được phép dừng.

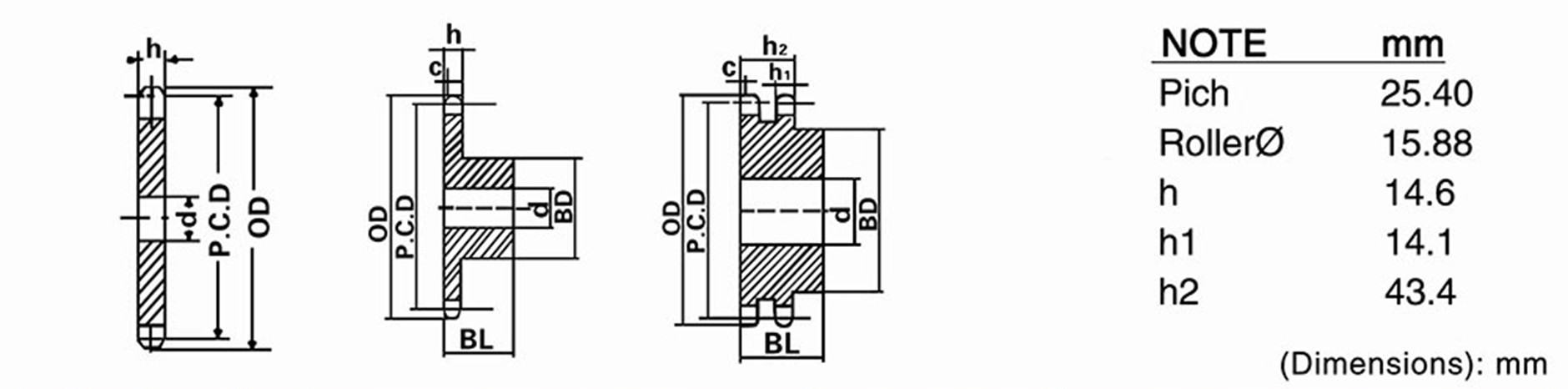

Thông số kỹ thuật chung – Chuẩn JIS/KANA

• Tên chuẩn: 80B-1 (simplex), 80B-2 (duplex)
• Tiết bước (Pitch): 25.40 mm (1 inch)
• Đường kính con lăn (Roller Ø): 15.88 mm
• Chiều rộng trong má xích: 14.6 mm
• Chiều cao răng h1: 14.1 mm
• Chiều cao răng tổng h2: 43.4 mm
• Vật liệu: Thép hợp kim SCM440, 42CrMo tôi cứng toàn phần
• Độ cứng răng: HRC 52–62 (tôi cao tần toàn bộ răng)
• Chứng nhận: ISO 9001:2015



Số răng	OD	P.C.D	Bore: d
9	85	74.27	16.5
10	93	82.19	16.5
11	102	90.15	16.5
12	110	98.14	16
13	118	106.14	16
14	127	114.15	16
15	135	122.17	20
16	143	130.20	20
17	151	138.23	20
18	159	146.27	20
19	167	154.32	20
20	176	162.37	20
21	184	170.42	20
22	192	178.48	26
23	200	186.54	26
24	208	194.60	26
25	216	202.66	26
26	224	210.72	26
27	233	218.79	26
28	241	226.86	26
29	249	234.93	26
30	257	243.00	26
31	265	251.07	26
32	273	259.14	26
33	281	267.21	26
34	289	275.29	26
35	297	283.36	26
36	306	291.43	26
37	314	299.51	26
38	322	307.58	26
39	330	315.66	26
40	338	323.74	26
41	346	331.81	26
42	351	339.89	26
43	362	347.97	26
44	370	356.04	26
45	378	364.12	26
48	403	388.36	26
49	411	396.44	26
54	451	436.84	26
60	500	485.33	26
64	532	517.65	26
65	540	525.73	26
66	548	533.82	26
70	581	566.15	26
75	621	606.56	26
80	662	646.97	26
84	694	679.31	26
90	743	727.80	26





Số răng	Type "B" simplex (BD: Hub)	Type "B" simplex (BL: Hub)	Type "B" simplex (Bore: Min)	Type "B" simplex (Bore: Max)	Type "B" simplex (Weight: kg)	Type "B" simplex (Material)
9	★58	40	18.5	35	0.87	S45C
10	52	40	18.5	32	1.02
11	60	40	18.5	38	1.25
12	67	40	18	45	1.60
13	77	40	18	51	1.90
14	77	40	18	51	2.15
15	93	40	22	63	2.30
16	93	40	22	63	2.50
17	93	40	22	63	2.95
18	93	40	22	63	3.15
19	93	40	22	63	3.40
20	93	40	22	63	3.60
21	93	40	22	63	3.85
22	107	45	28	75	5.00
23	107	45	28	75	5.23
24	107	45	28	75	5.50
25	107	45	28	75	5.80
26	107	45	28	75	6.10
27	107	45	28	75	6.40	SS41
28	107	45	28	75	6.75
29	107	45	28	75	7.10
30	107	45	28	75	7.40
31	107	45	28	75	7.80
32	107	45	28	75	8.15
33	107	45	28	75	8.50
34	107	45	28	75	8.90
35	107	45	28	75	9.30
36	117	50	28	80	10.60
37	117	50	28	80	11.00
38	117	50	28	80	11.40
39	117	50	28	80	11.90
40	117	50	28	80	12.40
41	117	50	28	80	12.80
42	117	50	28	80	13.30
43	117	50	28	80	13.80
44	117	50	28	80	14.30
45	117	50	28	80	14.90
48	117	50	28	80	15.80
49
54	117	50	28	80	20.00
60	117	50	28	80	23.00
64
65	127	63	28	89	24.80
66
70	127	63	28	89	32.10
75	127	63	28	89	36.20
80	137	71	28	95	42.90
84
90





Số răng	Type "A" (Bore: d)	Type "A" (Weight: kg)	Type "A" (Material)
9			SS41
10	18.5	0.60
11	18.5	0.73
12	18	0.85
13	18	1.00
14	18	1.16
15	22	1.30
16	22	1.50
17	22	1.70
18	22	1.90
19	22	2.10
20	22	2.35
21	22	2.57
22	28	2.82
23	28	3.10
24	28	3.35
25	28	3.65
26	28	3.95
27	28	4.25
28	28	4.60
29	28	4.93
30	28	5.30
31	28	5.63
32	28	6.00
33	28	6.40
34	28	6.80
35	28	7.20
36	28	7.60
37	28	8.00
38	28	8.50
39	28	8.90
40	28	9.40
41	28	9.90
42	28	10.30
43	28	10.80
44	28	11.40
45	28	11.90
48	28	13.50
49	28	14.08
54	28	17.10
60	28	21.10
64	28	24.05
65	28	24.80
66	28	25.58
70	28	28.80
75	28	33.10
80	28	37.60
84	28	41.50
90	28	47.60





Số răng	Typee "B" duplex (BD: Hub)	Typee "B" duplex (BL: Hub)	Typee "B" duplex (Min: Bore)	Typee "B" duplex (Max: Bore)	Typee "B" duplex (Weight: kg)	Typee "B" duplex (Material)
9						S45C
10	58	63	23	35	2.00
11	60	63	23	38	2.50
12	69	63	25	46	2.70
13	80	63	25	55	3.40
14	88	63	25	60	3.90
15	95	63	25	63	4.40
16	100	71	25	66	5.40
17	100	71	25	66	6.00
18	120	71	25	80	7.50
19	120	71	25	80	8.00
20	130	71	25	89	9.00
21	130	71	25	89	9.50
22	117	71	35	80	8.80
23	117	71	35	80	9.30
24	117	80	35	80	10.50
25	117	80	35	80	11.10
26	117	80	35	80	11.70
27						SS41
28	117	80	35	80	13.50
29
30	117	80	35	80	14.20
31
32	117	80	35	80	16.50
33
34
35	117	80	35	80	17.90
36	117	80	35	80	19.00
37
38	127	80	40	89	21.00
39
40	127	90	40	89	23.70
41
42	127	90	40	89	26.00
43
44
45	127	90	40	89	28.40
48	127	90	40	89	32.00
49
54	127	90	40	89	38.50
60	127	90	40	89	46.20
64
65	127	90	40	89	52.00
66
70	127	90	40	89	65.00
75
80
84
90



Ưu điểm vượt trội của nhông 80B DWSK

• Răng tôi cao tần toàn bộ, độ sâu tôi cứng 3–5 mm → tuổi thọ lên đến 6–10 năm trong môi trường khắc nghiệt
• Độ chính xác cấp 6 JIS → vận hành cực êm, giảm rung, giảm mài mòn xích
• Moay ơ đúc liền khối, gia công CNC 5 trục, cân bằng động G2.5
• Hỗ trợ gia công lỗ côn Taper Bush (3535, 4040, 4545…) hoặc lỗ then lớn theo yêu cầu
• Tương thích hoàn toàn với xích 80-1, 80-2 của Tsubaki, Renold, Rexnord, KANA, Senqcia…



Ứng dụng thực tế

• Dây chuyền nghiền đá công suất lớn
• Băng tải than, băng tải quặng mỏ lộ thiên
• Nhà máy xi măng, nhà máy nhiệt điện
• Cảng container, cảng than, cảng xi măng
• Máy xúc, máy ủi, máy công trình nặng



Tại sao các dự án lớn chọn nhông 80B DWSK?

• Giá tốt hơn 40–60% so với nhông nhập khẩu châu Âu/Nhật nhưng chất lượng đạt 98–100%
• Luôn có sẵn hàng từ 9–90 răng tại kho lớn nhất miền Bắc & miền Nam
• Giao hàng nhanh 24–72h, hỗ trợ vận chuyển container miễn phí cho đơn lớn
• Bảo hành chính hãng 24 tháng (dài nhất thị trường)
• Đội kỹ sư hỗ trợ thiết kế hệ truyền động miễn phí trọn đời
