Nhông 120B là dòng nhông xích tải siêu nặng được thiết kế dành riêng cho các hệ thống truyền động công suất khổng lồ: dây chuyền nghiền đá 2000–5000 tấn/h, băng tải than dài 5–20 km, băng tải quặng mỏ lộ thiên quy mô lớn, nhà máy xi mcement 10.000–15.000 tấn clinker/ngày, cảng than quốc tế, nhà máy luyện kim và nhiệt điện công suất GW. Đây là sản phẩm chỉ dành cho những dự án yêu cầu độ tin cậy tuyệt đối, hoạt động liên tục 24/7 trong môi trường khắc nghiệt nhất.

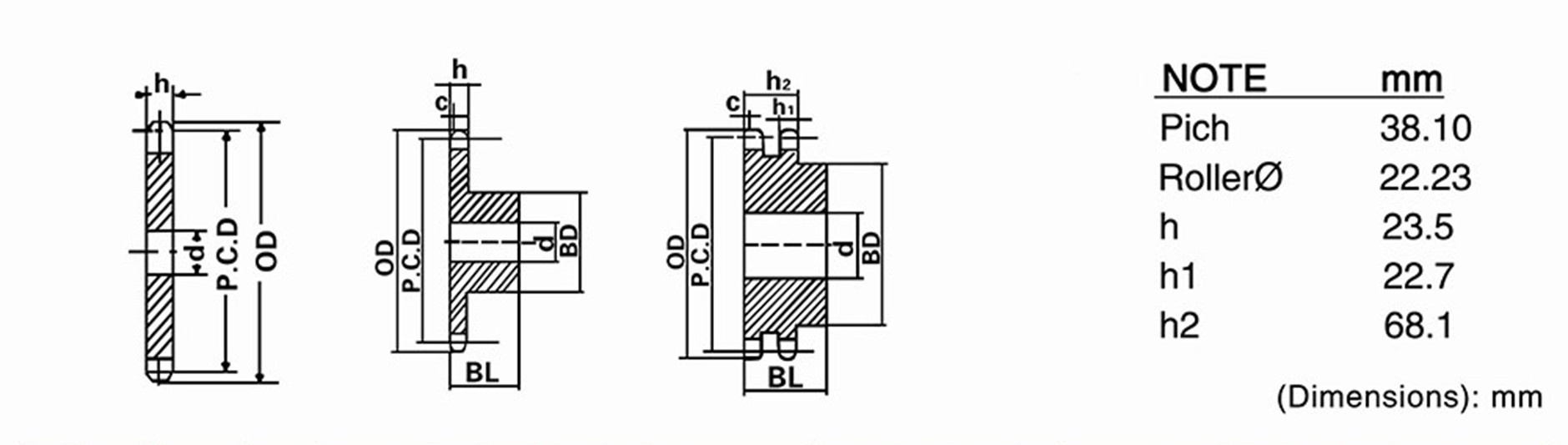

Thông số kỹ thuật chung – Chuẩn JIS/KANA (ANSI 120)

• Tên chuẩn: 120B-1 (simplex), 120B-2 (duplex)
• Tiết bước (Pitch): 38.10 mm (1-1/2 inch)
• Đường kính con lăn (Roller Ø): 22.23 mm
• Chiều rộng trong má xích: 23.5 mm
• Chiều cao răng h1: 22.7 mm
• Chiều cao răng tổng h2: 68.1 mm
• Vật liệu: Thép hợp kim cao cấp SCM440 / 42CrMo / 40CrNiMo tôi cứng toàn phần
• Độ cứng răng: HRC 55–65 (tôi cao tần độ sâu 5–8 mm)
• Chứng nhận: ISO 9001:2015



Số răng	OD	P.C.D	Bore: d
9	127	111.40	20
10	140	123.29	20
11	153	135.24	20
12	165	147.21	20
13	177	159.20	20
14	190	171.22	20
15	202	183.25	20
16	214	195.29	20
17	227	207.35	20
18	239	219.41	20
19	251	231.48	20
20	263	243.55	20
21	276	255.63	20
22	288	267.72	26
23	300	279.80	26
24	312	291.90	26
25	324	303.99	26
26	337	316..09	26
27	349	328.19	26
28	361	340.29	26
29	373	352.39	26
30	385	364.50	26
31	395	376.60	26
32	410	388.71	26
33	422	400.82	26
34	434	412.93	26
35	446	425.04	26
36	458	437.15	26
38	483	461.38	26
40	507	485.60	26
42	531	509.84	26
44	556	534.07	26
45	568	546.19	26
46	580	558.30	26
48	604	582.54	26
50	628	606.78	26
54	677	655.26	26
60	750	727.99	26
63	786	764.35	26
70	871	849.22	26
75	932	909.84	26
80	993	970.46	26





Số răng	Type "B" simplex (Hub: BD)	Type "B" simplex (Hub: BL)	Type "B" simplex (Bore: Min)	Type "B" simplex (Bore: Max)	Type "B" simplex (Weight: kg)	Type "B" simplex (Material)
9	70	56	22	46	2.70	S45C
10	78	56	22	51	3.20
11	91	56	22	60	4.00
12	98	56	22	66	4.80
13	98	56	22	66	5.30
14	107	56	22	75	6.30
15	117	63	22	80	7.80
16	117	63	22	80	8.40	SS41
17	117	63	22	80	9.10
18	117	63	22	80	9.90
19	117	63	22	80	10.70
20	127	63	22	89	12.10
21	127	63	22	89	13.00
22	127	63	28	89	13.40
23	127	63	28	89	14.50
24	127	63	28	89	15.20
25	127	63	28	89	16.20
26	127	63	28	89	17.20
27
28	137	71	28	95	20.90
29
30	137	71	28	95	23.20
31
32	137	71	28	95	25.70
33	137	71	28	95	28.40
34
35	137	71	28	95	29.70
36	137	71	28	95	32.00
38	137	71	28	95	35.00
40	147	80	28	103	38.20
42	147	80	28	103	42.00
44
45	147	80	28	103	47.60
46
48	147	80	28	103	53.00
50	147	80	28	103	58.00
54	147	100	28	103	65.20
60	167	100	28	103	78.00
63
70
75
80





Số răng	Type "A" (Bore: d)	Type "A" (Weight: kg)	Type "A" (Material)
9			SS41
10	22	2.16
11	22	2.60
12	22	3.10
13	22	3.60
14	22	4.20
15	22	4.80
16	22	5.50
17	22	6.20
18	22	6.95
19	22	7.70
20	22	8.55
21	22	9.40
22	28	10.30
23	28	11.30
24	28	12.30
25	28	13.30
26	28	14.40
27	28	15.50
28	28	16.70
29	28	17.80
30	28	19.20
31	28	20.40
32	28	21.80
33	28	23.20
34	28	24.60
35	28	26.10
36	28	27.60
38	28	30.80
40	28	34.10
42	28	37.60
44	28	41.20
45	28	43.10
46	28	45.10
48	28	49.00
50	28	53.30
54	28	62.10
60	28	76.70
63	28	84.50
70	28	104.30
75	28	119.80
80	28	136.30





Số răng	Typee "B" duplex (Hub: BD)	Typee "B" duplex (Hub: BL)	Typee "B" duplex (Bore: Min)	Typee "B" duplex (Bore: Max)	Typee "B" duplex (Weight: kg)	Typee "B" duplex (Material)
9						S45C
10	80	100	28	55	8.00
11	90	100	28	60	8.70
12	100	100	30	66	9.20
13	115	100	30	75	10.90
14	120	100	30	80	11.40
15	120	100	40	80	13.20
16	140	100	40	95	16.50	SS41
17	140	100	40	95	19.00
18	150	100	40	103	21.00
19	150	100	40	103	23.00
20	150	100	40	103	26.00
21	150	100	40	103	28.00
22	147	100	40	103	30.00
23	147	100	40	103	33.00
24	157	100	40	110	31.00
25	157	100	40	110	33.00
26	157	100	40	110	35.00
27
28	157	100	40	110	39.00
29
30	157	100	40	110	43.90
31
32	157	100	40	110	47.00
33
34
35	157	100	40	110	56.80
36	157	100	40	110	60.00
38	157	100	40	110	67.00
40	177	140	45	125	84.30
42	177	140	45	125	87.00
44
45	177	140	45	125	98.50
46
48	177	140	45	125	104.00
50	177	140	45	125	115.00
54	177	140	45	125	121.00
60	177	160	45	125	131.60
63
70
75
80



Ưu điểm vượt trội của nhông 120B DWSK

• Răng tôi cao tần độ sâu ≥ 6 mm → tuổi thọ 10–20 năm trong môi trường bụi bặm, tải trọng cực đại
• Độ chính xác cấp 5 JIS → vận hành êm ru, giảm rung tối đa, không rơi xích dù tải siêu nặng
• Moay ơ đúc liền khối, gia công CNC 5 trục, cân bằng động G2.5, chịu lực vặn khổng lồ
• Hỗ trợ gia công lỗ côn Taper Bush lớn (4545, 5050, 6050, 7060…) hoặc lỗ then Ø120–Ø250 mm
• Tương thích 100% với xích 120-1, 120-2 của Tsubaki, Renold, Rexnord, Dongyang, Senqcia…



Ứng dụng thực tế

• Dây chuyền nghiền đá công suất siêu lớn (2000–5000 tấn/h)
• Băng tải than dài 5–20 km tại các mỏ lớn
• Băng tải quặng mỏ lộ thiên quy mô hàng chục triệu tấn/năm
• Nhà máy xi măng quy mô lớn 10.000–15.000 tấn clinker/ngày
• Cảng than quốc tế, cảng quặng, cảng xi măng lớn nhất khu vực
• Nhà máy luyện kim, nhà máy nhiệt điện công suất GW



Tại sao các tập đoàn lớn chọn nhông 120B DWSK?

• Giá tốt hơn 50–70% so với nhông nhập khẩu Nhật/Mỹ/Đức nhưng chất lượng đạt 98–100%
• Kho chuyên biệt luôn sẵn các mã từ 9–80 răng (lớn nhất khu vực Đông Nam Á)
• Giao hàng nhanh 3–10 ngày toàn quốc, hỗ trợ vận chuyển container miễn phí cho đơn lớn
• Bảo hành chính hãng 36 tháng (dài nhất thị trường cho dòng siêu nặng)
• Đội ngũ kỹ sư hỗ trợ thiết kế, tính toán hệ truyền động miễn phí trọn đời dự án



      Mọi chi tiết xin liên hệ - A Thọ:  0932322638

      Công ty TNHH xuất nhập khẩu đầu tư và thương mại Toàn Phát

      Phòng kinh doanh: Phòng 603 - CT3A - KĐT Mễ Trì Thượng - Từ Liêm - Hà Nội

      ĐT/Fax: 02438.489.388

      Email: huaquyetthang@gmail.com

      Website: toanphatinfo.com
