Nhông 60B là dòng nhông xích tải nặng được tin dùng tại các nhà máy xi măng, mỏ đá, cảng biển, nhà máy đường, nhà máy phân bón và các hệ thống băng tải công suất lớn nhờ khả năng truyền động cực mạnh, chịu tải trọng cao và tuổi thọ vượt trội.

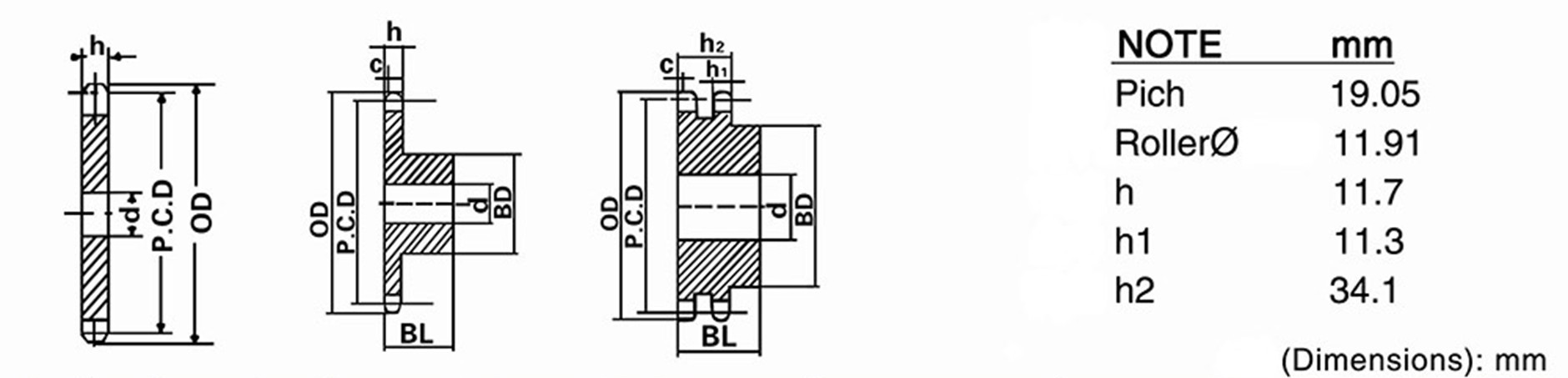

Thông số kỹ thuật chung – Chuẩn JIS/KANA

• Tên chuẩn: 60B-1 (simplex), 60B-2 (duplex)
• Tiết bước (Pitch): 19.05 mm (3/4″)
• Đường kính con lăn (Roller Ø): 11.91 mm
• Chiều rộng trong má xích: 11.7 mm
• Chiều cao răng h1: 11.3 mm
• Chiều cao răng tổng h2: 34.1 mm
• Vật liệu: Thép C45, S45C (mã nhỏ) và thép hợp kim SCM440 (mã lớn)
• Răng tôi cao tần toàn phần (độ cứng HRC 50–60)
• Chứng nhận chất lượng: ISO 9001:2015



Số răng	OD	P.C.D	Bore: d
8	57	49.78	11.5
9	63	55.70	11.5
10	70	61.65	14.5
11	76	67.62	14.5
12	83	73.60	14.5
13	89	79.60	14.5
14	95	85.61	16
15	101	91.62	16
16	107	97.65	16
17	113	103.67	16
18	119	109.71	16
19	126	115.74	16
20	132	121.78	16
21	138	127.82	16
22	144	133.86	16
23	150	139.90	16
24	156	145.95	16
25	162	151.99	16
26	168	158.04	16
27	174	164.09	20
28	180	170.14	20
29	187	176.20	20
30	193	182.25	20
31	199	188.30	20
32	205	194.35	20
33	211	200.41	20
34	217	206.46	20
35	223	212.52	20
36	229	218.57	20
37	235	224.63	20
38	241	230.69	20
39	247	236.74	20
40	253	242.80	20
42	266	254.92	20
43	272	260.98	20
44	278	267.03	20
45	284	273.09	20
48	302	291.27	20
60	375	363.99	20
64	399	388.24	20
65	405	394.30	26
70	436	424.61	26
72	448	436.73	26
75	466	454.92	26
80	496	485.23	26
85	527	515.54	26
90	557	545.85	26





Số răng	Type "B" simplex (BD: Hub)	Type "B" simplex (BL: Hub)	Type "B" simplex (Bore: Min)	Type "B" simplex (Bore: Max)	Type "B" simplex (Weight: kg)	Type "B" simplex (Material)
8	★26	32	13.5	14	0.23	S45C
9	★43	32	13.5	25	0.40
10	★49	32	16.5	30	0.49
11	★51	32	16.5	32	0.60
12	51	32	16.5	32	0.69
13	57	32	16.5	35	0.81
14	62	32	18	40	0.96
15	68	32	18	45	1.10
16	73	32	18	48	1.30
17	73	32	18	48	1.41
18	83	40	18	55	2.00
19	83	40	18	55	2.10
20	83	40	18	55	2.20
21	83	40	18	55	2.30
22	83	40	18	55	2.50
23	83	40	18	55	2.50
24	83	40	18	55	2.60
25	83	40	18	55	2.70
26	83	40	18	55	2.90
27	83	40	22	55	3.00
28	83	40	22	55	3.10
29	83	40	22	55	3.30
30	83	40	22	55	3.40
31	83	40	22	55	3.64
32	83	40	22	55	3.80
33	83	40	22	55	4.00
34	83	40	22	55	4.15
35	83	40	22	55	4.33
36	83	40	22	55	4.52	SS41
37	83	40	22	55	4.70
38	83	40	22	55	4.90
39	83	40	22	55	5.10
40	83	40	22	55	5.30
42	93	45	22	63	6.40
43	93	45	22	63	6.60
44	93	45	22	63	6.88
45	93	45	22	63	7.10
48	93	45	22	63	7.85
60	93	45	22	63	11.30
64	93	45	22	63	12.50
65	107	45	28	75	13.50
70	107	45	28	75	15.30
72	107	45	28	75	16.20
75	107	45	28	75	17.20
80	117	50	28	75	20.00
85	117	50	28	75	22.30
90	117	50	28	75	24.60





Số răng	Type "A" (Bore: d)	Type "A" (Weight: kg)	Type "A" (Material)
8			SS41
9
10	16.5	0.27
11	16.5	0.30
12	16.5	0.38
13	16.5	0.45
14	18	0.50
15	18	0.60
16	18	0.65
17	18	0.75
18	18	0.84
19	18	0.93
20	18	1.05
21	18	1.15
22	18	1.25
23	18	1.40
24	18	1.50
25	18	1.62
26	18	1.78
27	22	1.90
28	22	2.05
29	22	2.20
30	22	2.35
31	22	2.50
32	22	2.68
33	22	2.85
34	22	3.02
35	22	3.00
36	22	3.40
37	22	3.60
38	22	3.80
39	22	4.00
40	22	4.20
42	22	4.63
43	22	4.85
44	22	5.10
45	22	5.30
48	22	6.10
60	22	9.50
64
65	28	11.20
70	28	13.00
72	28	13.70
75	28	14.90
80	28	16.90
85
90	28	21.40





Số răng	Typee "B" duplex (BD: Hub)	Typee "B" duplex (BL: Hub)	Typee "B" duplex (Min: Bore)	Typee "B" duplex (Max: Bore)	Typee "B" duplex (Weight: kg)	Typee "B" duplex (Material)
8						S45C
9
10	35	50	18	20	0.90
11	44	50	18	25	1.00
12	50	50	18	30	1.20
13	60	50	20	38	1.40
14	66	56	20	45	1.80
15	72	56	20	48	2.10
16	78	56	20	51	2.50
17	82	56	20	55	2.60
18	90	56	20	60	3.20
19	94	56	20	63	3.70
20	100	56	25	66	4.20
21	100	56	25	66	4.40
22	100	56	25	66	4.90
23	100	56	25	66	4.70
24	120	56	25	80	6.00
25	120	56	25	80	6.40
26	120	56	25	80	6.80
27	120	56	25	80	7.30
28	120	56	25	80	7.80
29	120	56	30	80	8.20
30	130	56	30	89	9.00
31	130	56	30	89	9.30
32	127	56	30	89	9.50
33	127	56	30	89	9.70
34	127	56	30	89	10.50
35	127	56	30	89	11.00
36	98	56	30	66	8.50	SS41
37
38	98	56	30	66	9.00
39
40	98	56	30	66	9.70
42	107	56	30	75	11.0
43
44
45	107	71	30	75	12.80
48	107	71	30	75	14.00
60	107	71	30	75	21.50
64
65	107	71	30	75	24.00
70	107	71	30	75	30.00
72
75
80
85
90



Ưu điểm nổi bật của nhông 60B DWSK

• Răng tôi cao tần 100%, độ cứng đạt HRC 50–60 → tuổi thọ cao gấp 5–8 lần nhông thường
• Độ chính xác cấp 6–7 JIS → vận hành cực êm, không rung lắc, không rơi xích
• Moay ơ đúc liền khối, gia công CNC chính xác cao, cân bằng động hoàn hảo
• Hỗ trợ gia công lỗ đặc biệt: lỗ then, lỗ côn taper bush, lỗ vuông, lỗ lục giác…
• Tương thích 100% với xích 60-1, 60-2 của Tsubaki, KANA, Donghua, Renold, Rexnord…



Ứng dụng thực tế

• Băng tải tải nặng trong nhà máy xi măng, mỏ đá, mỏ than
• Dây chuyền sản xuất đường, phân bón, thức ăn chăn nuôi
• Hệ thống băng tải cảng biển, băng tải quặng
• Máy nghiền đá, máy nghiền than, máy sàng rung
• Palang xích, cần trục tải trọng 3–30 tấn



Tại sao khách hàng lớn chọn nhông 60B DWSK?

• Giá rẻ hơn 30–50% so với nhông Nhật, Đức nhưng chất lượng đạt 95–98%
• Luôn có sẵn hàng từ 9–90 răng tại kho Hà Nội & TP.HCM
• Giao hàng toàn quốc 24–72h, hỗ trợ vận chuyển miễn phí đơn lớn
• Bảo hành chính hãng 18–24 tháng (dài nhất thị trường)
• Đội ngũ kỹ thuật hỗ trợ chọn mã, thiết kế hệ truyền động miễn phí
