Nhông 50B là dòng nhông xích tải trung – nặng được sử dụng rộng rãi trong các nhà máy xi măng, khai khoáng, cảng biển, dây chuyền sản xuất gạch không nung, máy nghiền đá… nhờ khả năng chịu tải lớn và độ bền vượt trội.

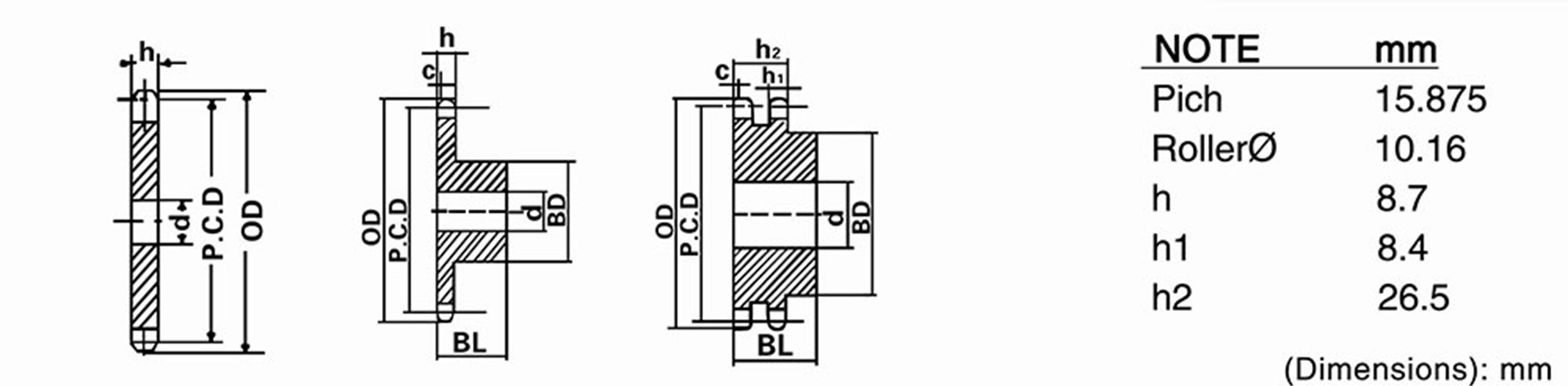

Thông số kỹ thuật chung – Chuẩn JIS/KANA

• Tên chuẩn: 50B-1 (simplex), 50B-2 (duplex)
• Tiết bước (Pitch): 15.875 mm (5/8″)
• Đường kính con lăn (Roller Ø): 10.16 mm
• Chiều rộng trong má xích: 8.7 mm
• Chiều cao răng h1: 8.4 mm
• Chiều cao răng tổng h2: 26.5 mm
• Vật liệu chính: Thép C45, S45C, một số mã lớn dùng thép SCM440
• Răng tôi cao tần toàn phần (HRC 48–58)
• Chứng nhận chất lượng: ISO 9001:2015



Số răng	OD	P.C.D	Bore: d
8	48	41.48	11.5
9	53	46.42	11.5
10	58	51.37	14.5
11	64	56.35	14.5
12	69	61.34	14.5
13	74	66.34	14.5
14	79	71.34	14.5
15	84	76.35	14.5
16	89	81.37	14.5
17	94	86.39	14.5
18	100	91.42	14.5
19	105	96.45	14.5
20	110	101.48	14.5
21	115	106.51	14.5
22	120	111.55	16
23	125	116.58	16
24	130	121.62	16
25	135	126.66	16
26	140	131.70	16
27	145	136.74	16
28	150	141.79	16
29	155	146.83	16
30	161	151.87	16
31	166	156.92	16
32	171	161.96	16
33	176	167.01	16
34	181	172.05	16
35	186	177.10	16
36	191	182.14	16
37	196	187.19	16
38	201	192.24	16
39	206	197.29	16
40	211	202.33	16
41	216	207.38	16
42	221	212.43	16
44	231	222.53	16
45	237	227.58	16
48	252	242.73	16
49	257	247.78	16
50	262	252.83	16
54	282	273.02	16
60	312	303.33	16
64	333	323.53	20
65	338	328.58	20
68	353	343.74	20
70	363	353.84	20
72	373	363.94	20
75	388	379.10	20
80	414	404.36	20
85	439	429.62	20
90	464	454.88	20





Số răng	Type "B" simplex (BD: Hub)	Type "B" simplex (BL: Hub)	Type "B" simplex (Bore: Min)	Type "B" simplex (Bore: Max)	Type "B" simplex (Weight: kg)	Type "B" simplex (Material)
8	★22	25	13.5	13.5	0.12	S45C
9	★34	25	13.5	18	0.20
10	★40	25	16.5	22	0.27
11	★45.5	25	16.5	28	0.33
12	★50	25	16.5	30	0.41
13	★51	25	16.5	32	0.46
14	52	25	16.5	32	0.52
15	57	25	16.5	35	0.63
16	62	25	16.5	40	0.72
17	67	25	16.5	45	0.83
18	72	28	16.5	48	1.00
19	73	28	16.5	48	1.10
20	73	28	16.5	48	1.20
21	73	28	16.5	48	1.20
22	73	28	18	48	1.30
23	73	28	18	48	1.30
24	73	28	18	48	1.40
25	73	28	18	48	1.50
26	73	28	18	48	1.50
27	73	28	18	48	1.50
28	73	28	18	48	1.60
29	73	28	18	48	1.70
30	73	28	18	48	1.80
31	73	28	18	48	1.85
32	73	28	18	48	1.90
33	73	28	18	48	2.00
34	73	28	18	48	2.10
35	73	28	18	48	2.20
36	83	35	18	55	2.85
37	83	35	18	55	2.95
38	83	35	18	55	3.05
39	83	35	18	55	3.15
40	83	35	18	55	3.25
41	83	35	18	55	3.40	SS41
42	83	35	18	55	3.50
44	83	35	18	55	3.70
45	83	35	18	55	3.85
48	83	35	18	55	4.20
49	83	35	18	55	4.35
50	83	35	18	55	4.50
54	83	35	18	55	5.05
60	83	35	18	55	6.00
64
65	93	40	22	63	7.40
68	93	40	22	63	7.94
70	93	40	22	63	8.30
72
75	93	40	22	63	9.35
80	98	45	22	66	10.50
85	98	45	22	66	12.00
90	98	45	22	66	13.20





Số răng	Type "A" (Bore: d)	Type "A" (Weight: kg)	Type "A" (Material)
8			SS41
9
10	16.5	0.14
11	16.5	0.17
12	16.5	0.20
13	16.5	0.23
14	16.5	0.27
15	16.5	0.30
16	16.5	0.35
17	16.5	0.40
18	16.5	0.45
19	16.5	0.48
20	16.5	0.50
21	16.5	0.60
22	18	0.66
23	18	0.72
24	18	0.78
25	18	0.85
26	18	0.90
27	18	1.00
28	18	1.05
29	18	1.12
30	18	1.20
31	18	1.30
32	18	1.35
33	18	1.45
34	18	1.55
35	18	1.65
36	18	1.75
37	18	1.85
38	18	1.95
39	18	2.05
40	18	2.15
41	18	2.25
42	18	2.40
44	18	2.60
45	18	2.70
48	18	3.10
49	18	3.27
50	18	3.40
54	18	3.95
60	18	4.90
64	22	5.60
65	22	5.75
68	22	6.32
70	22	6.70
72	22	7.05
75	22	7.70
80	22	8.70
85
90	22	11.00





Số răng	Typee "B" duplex (BD: Hub)	Typee "B" duplex (BL: Hub)	Typee "B" duplex (Min: Bore)	Typee "B" duplex (Max: Bore)	Typee "B" duplex (Weight: kg)	Typee "B" duplex (Material)
8						S45C
9
10	35	40	16	20	0.50
11	40	40	16	22	0.50
12	42	40	16	25	0.62
13	49	40	16	30	0.75
14	54	40	16	32	0.90
15	59	40	16	38	1.10
16	64	45	16	42	1.40
17	68	45	16	45	1.60
18	74	45	16	48	1.80
19	79	45	16	55	2.10
20	84	45	20	57	2.30
21	89	45	20	60	2.60
22	94	50	20	63	3.00
23	99	50	20	66	3.50
24	105	50	20	70	3.80
25	105	50	20	70	4.20
26	105	50	20	70	4.50
27	105	50	20	70	4.80
28	110	50	20	75	5.10
29	110	50	20	75	5.50
30	120	50	20	80	5.80
31	120	50	25	80	5.90
32	120	50	25	80	6.00
33	120	50	25	80	6.50
34	120	50	25	80	6.80
35	117	50	25	80	7.00
36	117	50	25	80	7.00
37
38	117	50	25	80	8.00
39
40	117	56	25	80	9.00
41						SS41
42	98	56	25	66	7.00
44
45	98	56	25	66	7.30
48	98	56	25	66	8.00
49
50	98	56	25	66	9.00
54	98	63	25	66	9.90
60	98	63	25	66	11.70
64
65	98	63	25	66	13.00
68
70	98	63	25	66	15.00
72
75
80
85
90





Ưu điểm vượt trội của nhông 50B DWSK

• Răng tôi cao tần 100% → tuổi thọ cao gấp 4–6 lần nhông thường
• Độ chính xác cấp 7 JIS → vận hành cực êm, ít tiếng ồn, không giật xích
• Moay ơ đúc liền khối, cân bằng động hoàn hảo
• Hỗ trợ gia công lỗ theo yêu cầu: lỗ then, lỗ côn (taper bush), lỗ vuông, lỗ D…
• Phù hợp hoàn toàn với xích 50-1, 50-2 của các hãng KANA, Tsubaki, Senqcia, Donghua, Rexnord…



Ứng dụng thực tế phổ biến

• Băng tải tải nặng trong nhà máy xi măng, khai thác đá
• Dây chuyền sản xuất gạch tuynel, gạch không nung
• Hệ thống băng tải cảng, băng tải than, băng tải quặng
• Máy nghiền đá, máy sàng rung, máy ép viên nhiên liệu
• Cần trục, palang xích tải trọng 1–10 tấn



Lý do hàng nghìn khách hàng chọn nhông 50B DWSK

• Giá tốt hơn 25–40% so với nhông Nhật chính hãng nhưng chất lượng đạt 95–98%
• Kho luôn sẵn các mã thông dụng từ 10–90 răng
• Giao hàng toàn quốc 24–72h
• Bảo hành chính hãng 18 tháng (dài nhất thị trường)
• Hỗ trợ kỹ thuật miễn phí trọn đời sản phẩm
